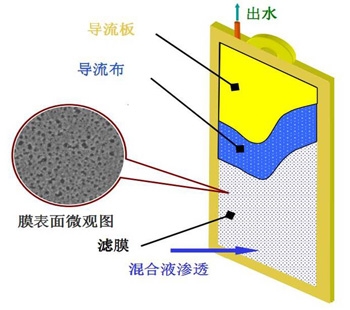

平板膜元件

  微滤平板膜,由一块0.5m×1m的模板组成,厚6mm,有效膜面积为0.8平方米。


  膜材质为亲水性聚偏氟乙烯(PVDF)膜,由坚固的无纺材料支撑,无纺布两侧均采用超生焊接与一块丙烯腈丁二烯苯乙烯(ABS)树脂板连接起来,在膜与树脂板间填充毡质隔离物,树脂板上含有大量的狭窄通道以收集出水。
  公称膜孔径为0.2微米,但由于膜表面动态层的形成,运行中的有效孔径远低于该值,可以达到超滤的孔径范围

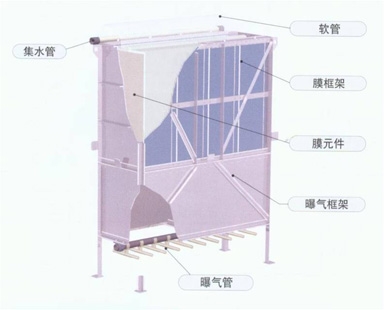

平板膜组件

  膜板被牢固安装于膜箱中,形成一组膜组件,一个单层膜组件中^多可含200块膜板,膜间距为7-8mm。



  水流通过抽吸或重力作用由膜板外部进入内部,采用重力操作时,水头一般在0.5-1.3m间,出水通过聚氨酯管(或硅胶管)从膜板顶部抽出。

  曝气装置含有一个中央总管,管上规则排列着末端开口的横向小支管,每根支管上方都开有小孔。曝气装置清洗可以通过打开连接在中央管末端的外部阀门实现,操作简单。



HTH型平板膜元件及平板膜组件

  我公司自主研发的HTH型平板膜,膜材质采用PVDF,膜孔直径0.2微米,有效膜面积0.92平方米,膜通量20-25L/m2.h,跨膜压差5-20kPa。

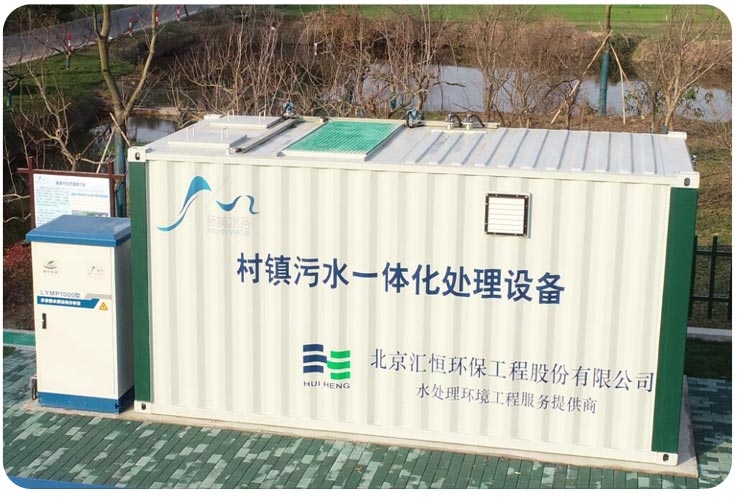

一 体化设备

产品介绍:

1. 采用膜生物反应器技术(MBR),选用我公司自主研发的平板膜元件、膜组件、结合改良型AO工艺,有效提高脱氮性能;

2. 可实现HRT和SRT的分别控制,保持反应器内高污泥浓度,运行控制更为灵活稳定;

3. 用膜分离代替二沉池进行固液分离,出水细菌、悬浮物和浊度接近于零;

4. 标准化设计、流水线生产模式,有力保证产品质量并缩短供货周期;

5. 集成汇恒智慧水务云平台,实现远程监控及操作;

6. 单套处理能力20-250m3/d。





产品规格、参数


地上式设备

型号

AO-MBR-20

AO-MBR-60

AO-MBR-80

AO-MBR-100

AO-MBR-150

AO-MBR-200

AO-MBR-250

处理规模

20m3/d

60m3/d

80m3/d

100m3/d

150m3/d

200m3/d

250m3/d

设备尺寸(m)

4.5*2.4*2.5

6.5*2.4*2.5

8.5*2.4*2.5

8.5*2.4*2.5

10.5*2.4*2.5

12.0*2.4*.2.5

12.0*2.8*3.2

装机功率(kw)

3.2

5.9

6.9

7.4

8.9

8.9

8.9

占地面积(m2

10.8

15.6

20.4

20.4

25.2

28.8

33.6

外框材质

Q235-A

设备接口形式

凸面法兰  P=1.0Mpa

出水水质

满足出水一级A/一级B标准

*单套处理能力20~250m3/d,也可按模块拼装成300~1000m3/d处理能力。



地理式设备

型号

AO-MBR-20

AO-MBR-60

AO-MBR-80

AO-MBR-100

AO-MBR-150

AO-MBR-200

AO-MBR-250

处理规模

20m3/d

60m3/d

80m3/d

100m3/d

150m3/d

200m3/d

250m3/d

设备尺寸(m)

2.0*2.4*2.5

3.5*2.4*2.5

5.5*2.4*2.5

5.5*2.4*2.5

7.5*2.4*2.5

9.0*2.4*2.5

9.0*2.8*3.2

装机功率(kw)

3.2

5.9

6.9

7.4

8.9

8.9

8.9

占地面积(m2

4.8

8.4

13.2

13.2

18

21.6

25.2

外框材质

Q235-A

设备接口形式

凸面法兰P=1.0Mpa

出水水质

满足出水一级A/一级B标准

*地面需配备3.0*2.4*2.5m设备间。

*单套处理能力20~250m3/d,也可按模块拼装成300~1000m3/d处理能力。

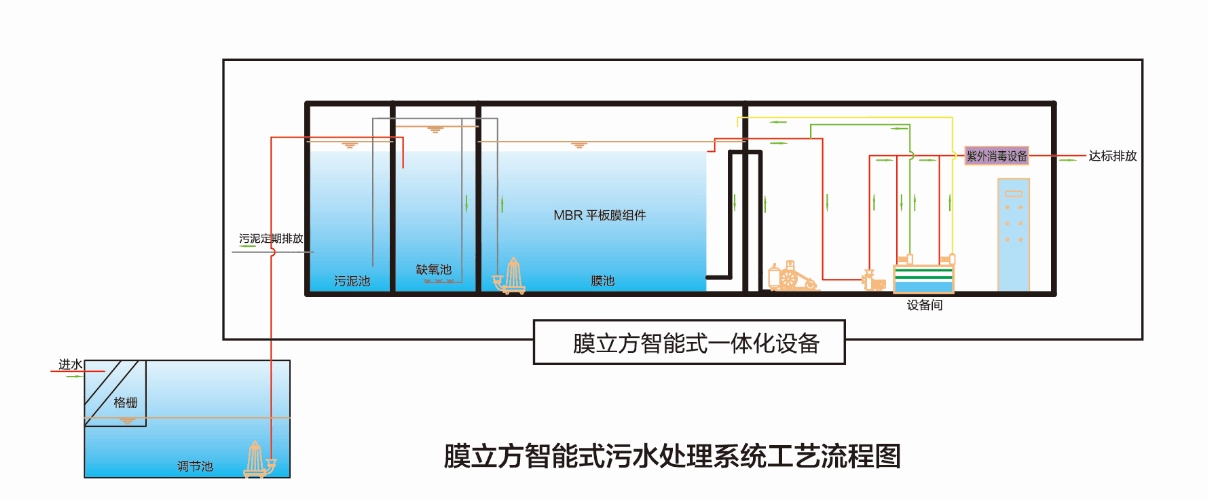

工艺流程:




工艺特点:

出水水质稳定性高,满足《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准;

采用平板膜元件及组件,配套膜清洗系统,水通量稳定,清洗维护简单、方便;

标准化生产,制造,施工周期短;

物联网技术,智能化运行,在线监控,无人值守;

工艺流程短,结构紧凑,占地面积小;

剩余污泥量少,污泥处置费用低。



应用范围:

乡镇村庄、住宅小区、学校、医院、酒店、旅游度假村、高速公路服务区、厂矿企业生活区等人群聚集地的生活污水处理;

河道黑臭水体治理与应急处置;

城镇污水处理厂提标改造阶段的应急处理;

部分工业废水的生化处理或深度处理;

小型生活污水的再生与中水回用。

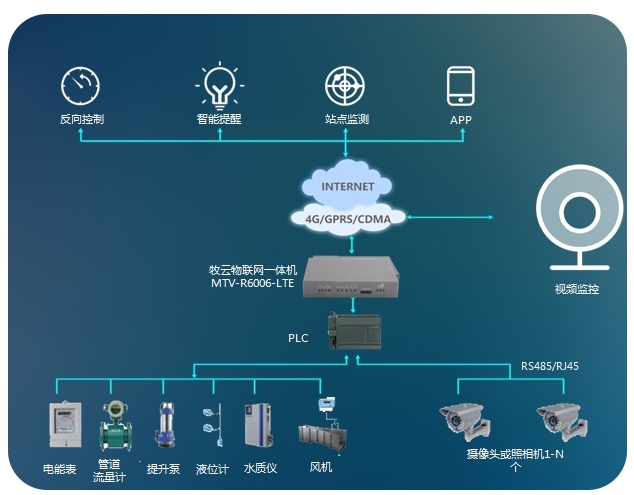

智慧水务平台:
通过软硬件配合,建立远程监控、全程数据采集;云端储存、分析、信息反馈,自动报警;反向操控的物联网体系。

实时监控站点关键指标,并对有关人员进行主动推送异常提醒 ;

实现智能化控制/反向控制设备开关 ;

视频监控/利用视频技术实现对各个站点的实时监控 ;

视频搜集和检索 ;

定时推送站点实时情况


智慧水务平台界面展示
